Преобразователь 12 в 220 Вольт

Преобразователь напряжения - устройство, с помощью которого можно изменить номинал источника питания (увеличить или уменьшить). Широкую популярность нашли инверторы 12-220 Вольт, которые могут быть использованы для получения сетевого напряжения в автомобиле.

Сегодня речь пойдет про относительно простую конструкцию такого преобразователя, который мы попытаемся сделать из подручных средств, которые доступны каждому. Основная проблема в сборке преобразователя заключается в намотке импульсного трансформатора, в нашей схеме мотать импульсный трансформатор не нужно. Трансформатор использован готовый, от компьютерного блока питания. Сердечник и заводские обмотки этого трансформатора позволяют получить мощность до 600 ватт, но наша схема достаточно слабая, поэтому мощность инвертора будет в районе 100 ватт, что при желании можно увеличить используя более мощные полевые ключи.

Итак, трансформатор от компьютерного блока питания имеет обмотки на 3, 5 и 12 Вольт, имеется также косичка, которая будет использоваться в качестве средней точки соединения обмоток.

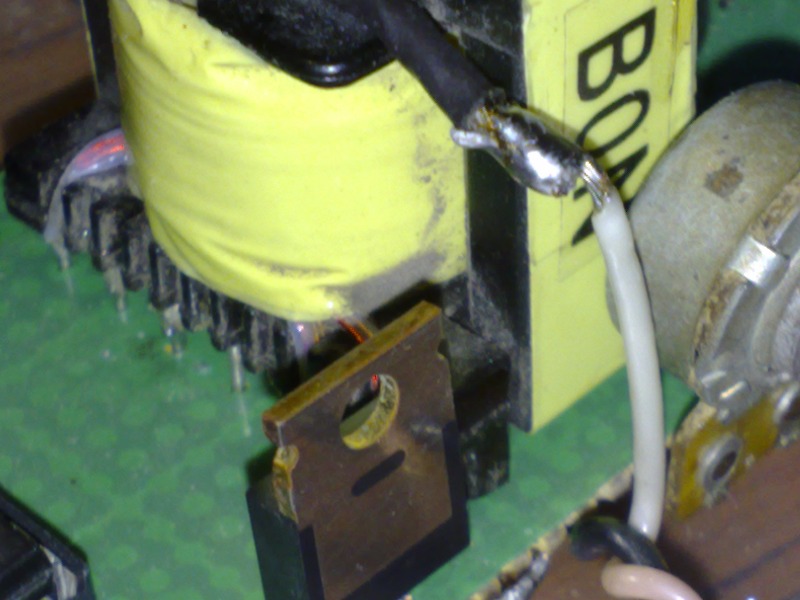

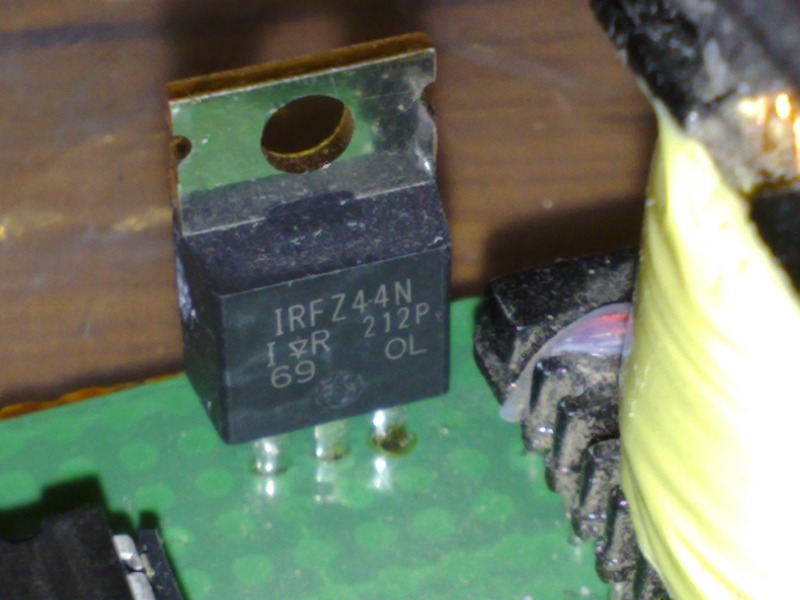

Сам инвертор двухтактный, построен на генераторе TL494 с использованием всего двух полевых транзисторов, по одному транзистору в плече. Транзисторы изначально были использованы серии IRFZ44, хотя можно использовать транзисторы из линейки RFZ40, IRFZ48, IRFZ46 или более мощные IRF3205. IRL3705 и другие аналогичные.

Перед запуском схемы тщательно проверьте монтаж, правильно собранная схема инвертора запускается сразу. В ходе работы без выходной нагрузки полевые транзисторы не перегреваются, если они греются, значит ищите косяк. После проверки схемы на работоспособность, транзисторы нужно установить на теплоотвод.

На выходе напряжение можно выпрямить мостом из любых импульсных, быстрых или ультрабыстрых диодов с обратным напряжением не менее 400Вольт, допустимый ток не менее 2-3 Ампера.

Электролитический конденсатор с емкостью 10-47мкФ, напряжение 400 Вольт.

Таким образом, на выходе нашего инвертора образуется постоянное напряжение в районе 200-230 Вольт.
